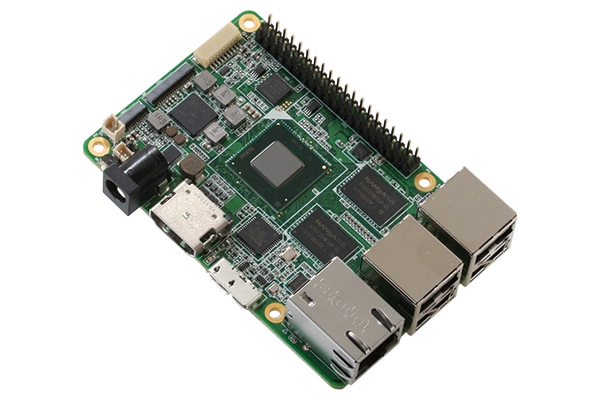

Компьютер UP (UP Board), выпускаемый компанией AAEON, представляет собой встраиваемое одноплатное решение, выполненное в компактном форм-факторе (размер его платы сопоставим со стандартной кредитной картой). Это надежный и производительный одноплатник промышленного класса с дизайном Raspberry Pi2/ Raspberry Pi3 и процессором Intel® Atom™ на борту.

Решение представлено целой модельной линейкой одноплатных компьютеров, созданных на базе четырехъядерного процессора Intel® Atom™ x5-Z8350 семейства Cherry Trail с максимальной тактовой частотой до 1,92 ГГц. Одноплатники линейки отличаются друг от друга установленными на борту объемами памяти – до 4 ГБ RAM и до 64 ГБ eMMC в максимально производительной конфигурации. Для подключения модулей расширения и пользовательских плат предусмотрена 40-pin GP-шина. По умолчанию одноплатник UP поставляется в комплекте с пассивным радиатором и без ОС.

Основные особенности одноплатных компьютеров UP Board

• Промышленный уровень продукта и техническая поддержка
• Четырехъядерный процессор Intel® Atom ™ x5-Z8350 SoC
• Совместимость с большинством продуктов Raspberry Pi HAT
• Графический ускоритель Graphic performance
• Встроенная оперативная память DDR3L объемом до 4 ГБ
• Встроенная память eMMC для хранения ПО и данных объемом до 64 ГБ
• Гигабитный Ethernet x 1, USB 2.0 x 4, USB 3.0 OTG x 1, HDMI x 1
• 40-контактная шина GPIO x 1
• HDMI / DSI / eDP x 1
• MIPI-CSI x 1 (4 мегапикселя)
• Поддержка сообщества разработчиков (up-community.org) и форум разработчиков решений на основе UP
• Поддержка Rich Linux (Debian-Ubilinux, Ubuntu, yoctoLinux)
• Поддержка Windows 10
• Облачный сервис Ubiworx IoT
• Масштабируемая интеграция модулей ввода-вывода (продуманный набор плат расширения)
• Питание от 5 В постоянного тока



Видеорассказ о практических возможностях одноплатника UP

Благодаря использованию совместимого дизайна, в подавляющем большинстве случаев в решениях на базе UP, можно использовать большую часть плат расширения Raspberry Pi HAT. При этом благодаря использованию процессора Intel® x5-Z8350 и высокой квалификации разработчиков компании AAEON, вы получаете гораздо более производительное, надежное и долговечное решение, ориентированное на использования в ответственных промышленных приложениях. Одноплатник UP предназначен для профессиональных производителей (т.е., для применения в серийных решениях), но может быть использован и квалифицированными энтузиастами и любителями для реализации их индивидуальных проектов, требующих высоких показателей надежности функционирования.

Совместимость с Linux, Android и всеми дистрибутивами Windows 10 предоставляет разработчикам и конечным пользователям большую гибкость и масштабируемость решений, а также более быстрое время выхода их разработок на рынок.

Получить доступ ко всем необходимым вам информационным ресурсам, чтобы оперативно и с минимальными трудозатратами и рисками адаптировать одноплатник UP в соответствии с решаемыми вами задачами, или помочь перенести ваш проект на платформу UP, вы можете посетив информационный хаб UP Community, приложения которого доступны из общего меню нашего сайта, расположенного вверху страницы.

Технические данные одноплатника UP

Процессор	Intel® Atom™ x5-z8350 Processor CPU (четыре ядра, 2M Cache, 1.44 ГГц до 1.92 ГГц) с 64-битной архитектурой;
Графика	Intel® HD 400 Graphics, 12 EU GEN 8, до 500 МГц. Поддержка DX*11.1/12, Open GL*42, Open CL* 1.2 OGL ES3.0, H.264, HEVC(decode), VP8
Память	1 ГБ / 2 ГБ / 4 ГБ DDR3L-1600
поддерживаемая внешняя память	16 ГБ / 32 ГБ / 64 ГБ eMMC
Поддержка дисплея	HDMI / DSI / eDP
Камера	MIPI-CSI (4 мегапикселя)
I/O	HDMI 1.4b, 12S аудио порт
USB	4 x USB 2.0 2 x USB 2.0 pin header (всего 10 pins) 1 x USB 3.0 OTG
ETHERNET	1 x GbE (полноскоростной), RJ-45
EXPANSION	40 pin General Purpose шина, с поддержкой Altera Max V. ADC 8-бит@188ksos
RTC	Да
Поддерживаемая операционная система	Microsoft Windows 10 полная версия, Linux (ubilinux, Ubuntu, Yocto), Android Marshmallow
Питание	5 В DC- в jack@4A 5.5/2.1 мм
Размеры	85.6 x 56.5 мм
Диапазон рабочих температур	0°C … +60°C
Условия эксплуатации	10%~80%RH без конденсата
Сертификаты	CE/FCC Class A, RoHS Complaint, Microsoft Azure certified



Высокопроизводительный процессор, 40-контактный разъем ввода-вывода, USB 3.0 OTG, гигабитный Ethernet, HDMI и другие возможности и функции делают UP идеальным решением для самых разных областей, продуктов и приложений, таких как робототехника, беспилотные аппараты (в том числе дроны, умные тележки и автомобили), машинное зрение, концепт «умный дом», образование, цифровая реклама (цифровые вывески и другие медийные решения), интеллектуальные автоматы и машины, Интернет вещей (IoT), а также для создания распределенных систем, имеющих высокую степень автономности функционирования.

UP обладает мощными графическими возможностями, благодаря которым он также подходит для создания медиацентров и мультимедийных устройств.

Одноплатные компьютеры AAEON UP Board (наименования для заказа):

UP-CHT01-A20-0216 - UP board with x5-Z8350 CPU, 16GB eMMC, 2GB RAM

UP-CHT01-A20-0232 - UP board with x5-Z8350 CPU, 32GB eMMC, 2GB RAM

UP-CHT01-A20-0432 - UP board with x5-Z8350 CPU, 32GB eMMC, 4GB RAM

UP-CHT01-A20-0464 - UP board with x5-Z8350 CPU, 64GB eMMC, 4GB RAM

Официальная страница производителя: www.aaeon.com
